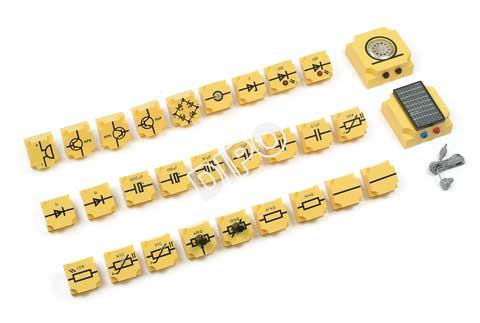

NTL - stavební prvky jsou složeny z krytu z ABS žluté barvy (chráněná NTL značka) a odnímatelné průhledné základny. Zabudované součástky jsou tedy jasně identifikovatelné a lehce vyměnitelné. Na horní ploše jsou vytištěny odpovídající symboly zapojení.
Pokusy se stavebnicí:
Polovodiče:
PTC-odpor
NTC-odpor
Fotoodpor (LDR)
Měření intenzity světla
VDR odpor
Solární článek
Diody:
Křemíková dioda
Propustné napětí křemíkové diody
Voltampérová charakteristika polovodičové diody
Ochrana měřících přístrojů diodou
Svítící dioda (LED)
Propustné napětí svítící diody
Určení směru proudu
Ukazatel polarity při střídavých naapětích s variabilní frekvencí
Zenerova dioda
Stabilizace napětí
Kondenzátory:
Zásobník elektrického náboje
Kondenzátor - zdroj proudu pro bázi
Kapacita
Časový spínač
Kondenzátor uzavírá jednosměrný proud
Jednocestné usměrnění
Vyhlazení usměrněného proudu
Kondenzátor v obvodu se střídavým proudem
Kapacitance se střídavým napětím 50 Hz
Kapacitance (odpor kondenzátoru)
Nabité kondenzátory zapojené do série
Sériové zapojení kondenzátorů (určení kapacity)
Paralelní zapojení kondenzátorů
Sériové zapojení odporů v střídavém napětí
Ohmický odpor,kond. a cívka v obvodu s AC
Filtr
Tranzistory:
Je tranzistor složený z dvou diod ?
Jak se chová PNP transistor ?
Proud přivedený na bázi umožňuje vznik proudu kolektoru (NPN)
Proud přivedený na bázi umožňuje vznik proudu kolektoru (PNP)
Tranzistor jako zesilovač
Zapojení se společnou bází (zesílení proudu)
Zapojení se společnou bází (zesílení napětí)
Zapojení se společným kolektorem (zesílení proudu)
Zapojení se společným kolektorem (zesílení napětí)
Zapojení se společným emitorem (zesílení proudu)Převodové charakteristiky tranzistoru NPN
Převodové charakteristiky tranzistoru PNP
Nastavení pracovního bodu
Zesílení bez zkreslení nastavením klidového proudu báze
Světlo způsobí poplach
Dělič napětí báze
Signalizační zařízení aktivované přerušením drátu
Automatické osvětlení
Alarm se světelnou závorou
Hlásič požáru
Elektrický teploměr
Miltivibrátory:
Bistabilní multivibrátor
Vybíjení kondenzátoru
Kondenzátor brání průchodu bázového proudu
Monostabilní multivibrátor
Blikající obvod
Multivibrátor - hudba
Hudba řízená světlem
Hudba řízená teplem
Usměrňovací zapojení:
Princip dvojcestného usměrnění
Použiti dvojcestného usměrnění
Můstek
Můstek (proměnná frekvence)
Rezonanční obvody:
Princip rezonančního obvodu
Paralelní rezonanční obvod
Sériový rezonanční obvod
Netlumené kmitání
LC-hudba
Zesilovací obvody:
Odpor lidského těla
Tranzistor zesiluje druhý tranzistor
Signalizace při poruše topení
Automatické měření výšky hladiny
Detektor lži
Mikrofonní zesilovač
Diferenciální zesilovač
Kotva motoru hlásí svoji polohu
Jednosměrný motor bez komutátoru
Logické obvody:
Logický součet A (AND)
Logický součet NEBO (OR)
Logický součet NE (NOT)
Zapojení AND
Zapojení OR
Zapojení NOT
Zapojení NAND
Zapojení NOR
